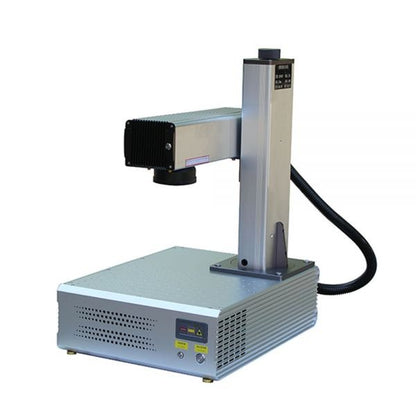

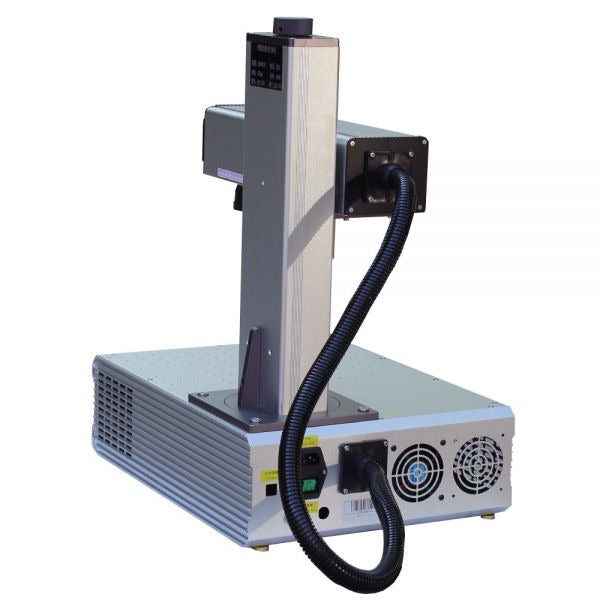

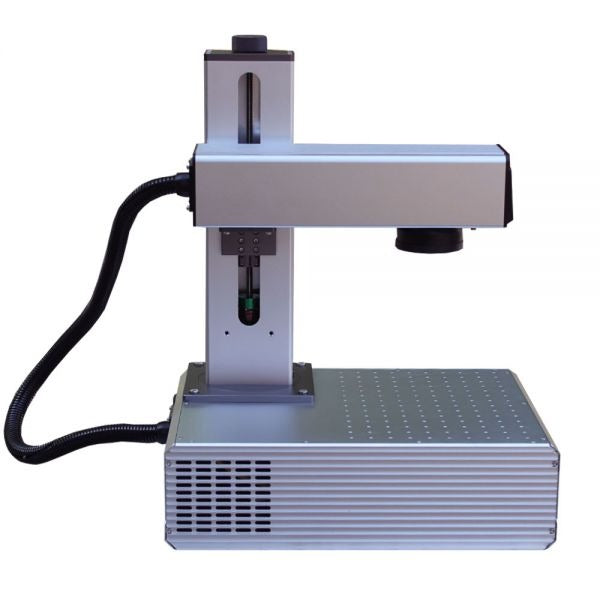

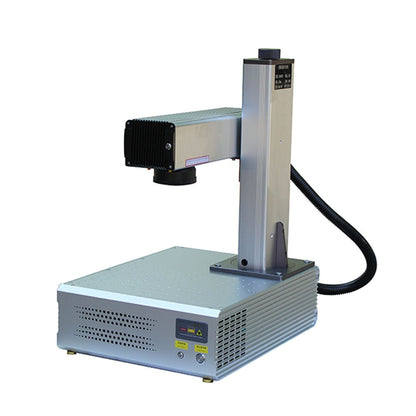

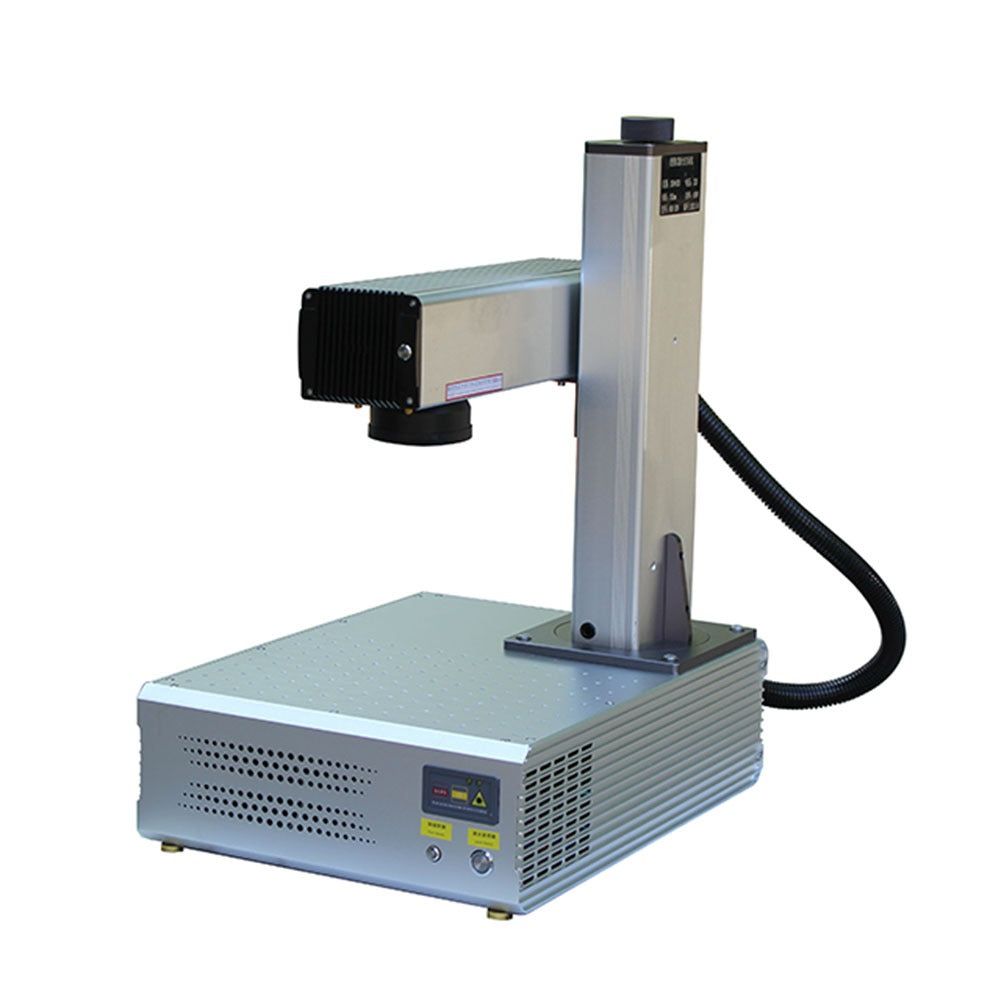

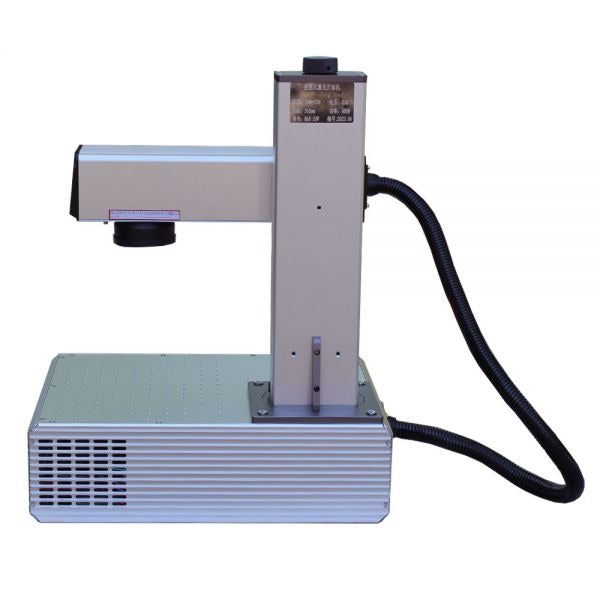

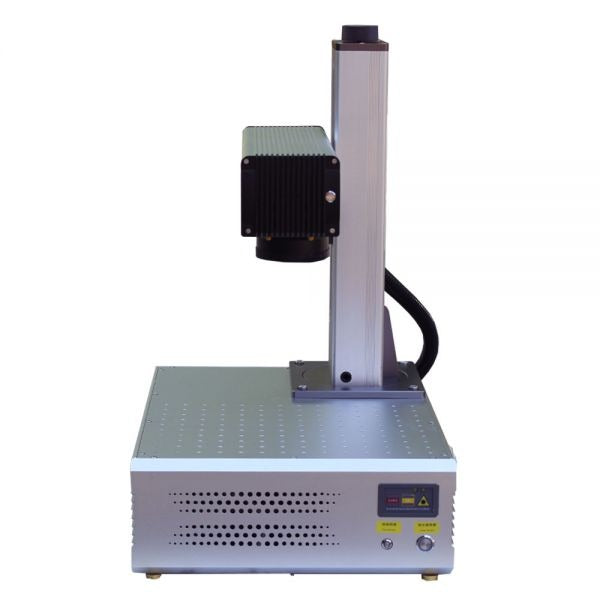

Máquina de marcado láser de fibra integrada con láser La máquina está equipada con software. La máquina de marcado láser de fibra consta principalmente de cuatro partes: láser de fibra, sistema de escaneo galvanométrico, sistema de control por computadora y mesa de trabajo.
Nombre
Origen (marca)
Observaciones
Máser óptico
Raycus
Larga vida útil, alta confiabilidad, excelente calidad del haz.
Espejo galvanizado
Tecnología Galvo (digital)
Marcado fino, más rápido y de alta fiabilidad.
Lente F-θ
Longitud de onda
Dispositivo óptico de alta calidad.
Junta
bjjcz
Versión 2.12.0
Software de marcado
Software de marcado especial (software Ezcad2)
Operación potente, sencilla y conveniente, compatible con software Auto-cad, CorelDraw, AI8.0, Photoshop.
Armario de control
Porcelana
Gabinete especial de fibra óptica, toda la producción de moldes, alto sellado.
Característica: 1. Láser de fibra óptica, respetuoso con el medio ambiente, fácil mantenimiento. 2. La vida útil del láser puede ser de hasta 100000 horas. 3. Pequeño volumen y peso, menos de 60 kg. 4. Software de fácil operación, compatible con PHOTOSHOP, CORELDRAW, AUTOCAD 5. Funciona sin repuestos consumibles, no necesita mantenimiento, ideal para trabajo continuo. 6. Requisitos del sistema informático: Win7, Win8, Win10
Formulario de especificaciones
Modelo
SIT-LMM-JK-I
Fuente de láser de fibra
Raycus
Potencia de salida
20 W/30 W/50 W/100 W
Longitud de onda del láser
1064 nm
Rango de frecuencia de modulación
20-100 kHz
Velocidad
0-8000 mm/s
Precisión
0,001 mm
Ancho de línea mínimo
0,01 mm
Altura mínima de caracteres
0,05 mm
Manera de enfriamiento
Refrigeración por aire
Rango de marcado
150 x 150 mm/200 x 200 mm
Fuente de alimentación láser
0,5 KW, 220 V/50 Hz o 110 V/60 Hz
Software
Compatible con programas Auto-cad, CorelDraw, AI8.0 y Photoshop
Formato gráfico compatible
AI / BMP / DST / DWG / PLT
Peso
60 KG
Requisitos del sistema informático
Win7, Win8, Win10
Detalles: 1. El sistema de escaneo del galvanómetro está hecho de escáner óptico y servicontrol de dos partes, todo el sistema adopta nueva tecnología, nuevo material, nuevo diseño y fabricación. 2. El volumen más pequeño, adecuado para entornos hostiles, interfaz amigable, fácil operación. 3. Adopta la fuente láser de fibra de alta calidad, alta energía y alta estabilidad, el conjunto de galvanómetro óptico de primera precisión y el mejor software de la industria. 4. Compacto, liviano, interfaz simple, dirección de procesamiento flexible y ajustable. 5. El interruptor maestro, el interruptor de luz roja y el interruptor del galvanómetro, 6. Escala de alta precisión
Aplicación:
Materiales aplicados a la máquina láser de fibra
Metal
No metal
Aluminio
Policarbonato Makrolon
Acero inoxidable
ABS negro/blanco
Cobre
Nylon
Acero al silicio
Polisulfona
Aluminio cromado amarillo
Rynite PET
Latón
Santopreno
Latón niquelado / Oro / Kovar / Acero
Carburo de silicio
Acero dulce 1215 niquelado
Fibra de vidrio recubierta de PTFE y rellena de vidrio
Aluminio anodizado con revestimiento duro
PEEK blanco
Acero para máquinas herramienta
PEEK relleno de vidrio
Cerámica revestida de metal
Obleas de silicio
Magnesio
Nanotubo de carbono
Molibdeno
Delrin coloreado
Tubo de fibra de carbono/nanocarbono
Resina de policarbonato 121-R de GE Plastics
Aluminio anodizado con capa transparente
Tereftalato de polibutileno
Acero al cromo-cobalto
Recubrimiento de fosfato de hierro/polvo compactado
